一、贴图分析

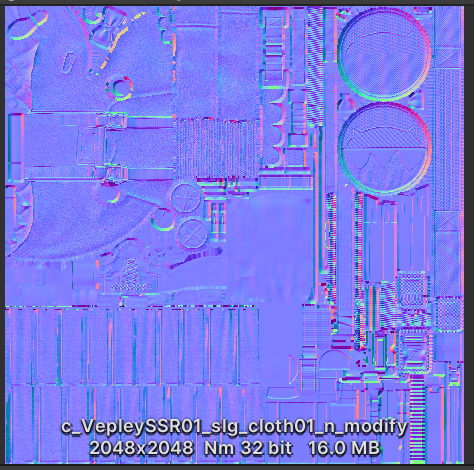

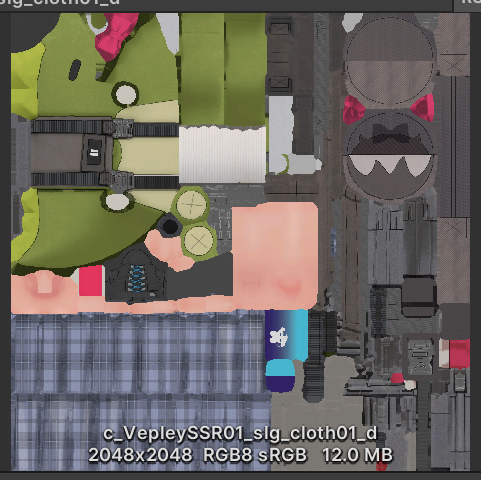

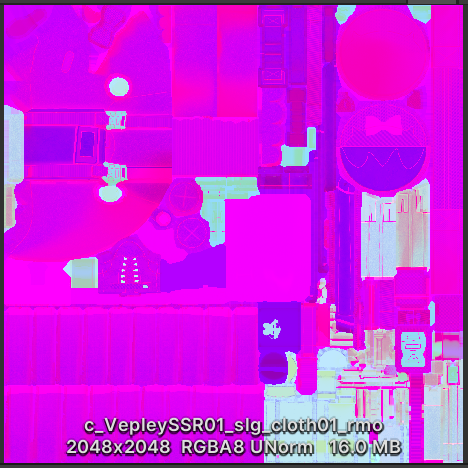

BR流程，贴图mask只有PBR的roughness、metallic、occlusion，不像战双那种PBRMask和ILM贴图全上。模型和法线做的很细，拆成两张图来存保证精度。

衣物

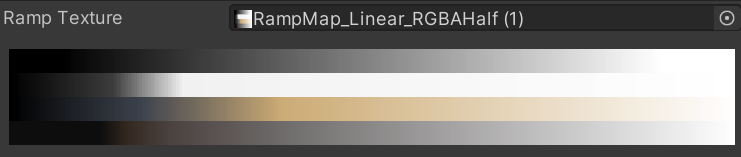

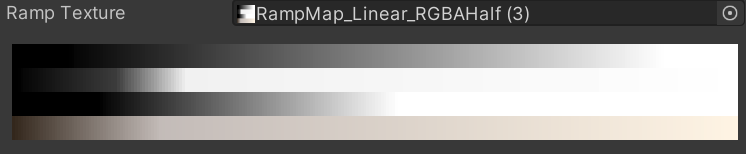

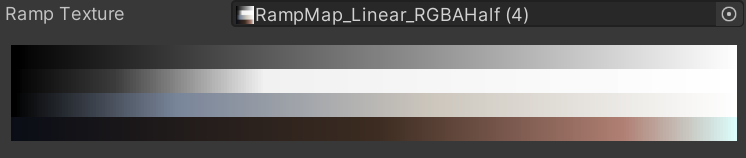

RampTex：
第一行：additional light shadowRamp
第二行：metal env blinnphong specularRamp (NdotH to ramp? undetermind)
第三行：direct/additional light specularRamp
第四行：direct light shadowRamp

注意到directlight shadowRamp的最左边不为0，可能是想往暗部加一种散射的感觉把，pbr模型的直接光阴影部分是全黑的，加一个基础色。额外光源就是一个很软的过渡。

specularRamp最左边都为0，高光只影响到高光区域。

皮肤

贴图和上面衣物一样，

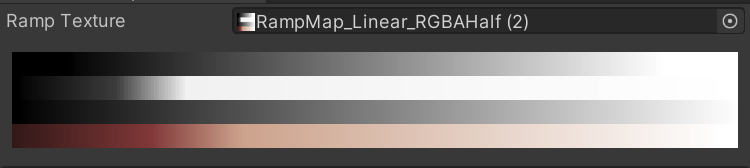

能看到皮肤的shadowRamp的sss效果很明显

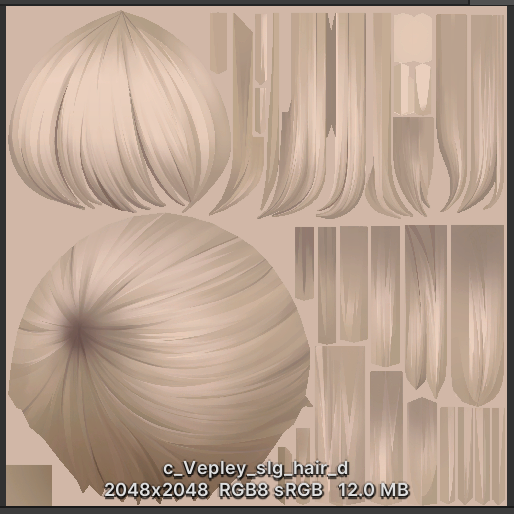

头发

没有做法线，模型本身是映射的球形法线。仅仅一张高光mask，diffuse图比较明显得加上了AO信息。金属度粗糙度就到材质球直接整体调整了。

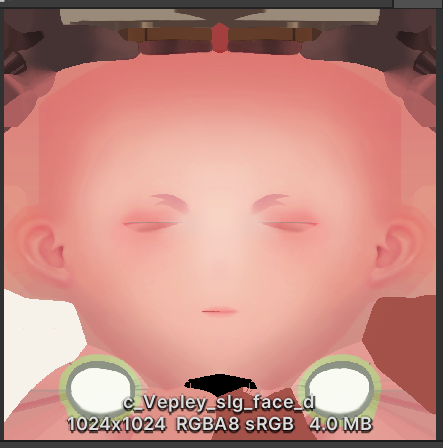

面部

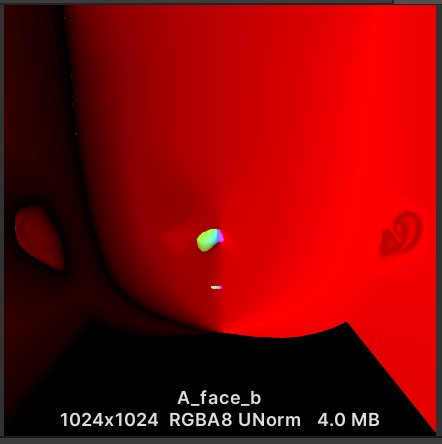

很经典的SDF面部阴影图，很精细，但它多了个ba通道，这个之后说。

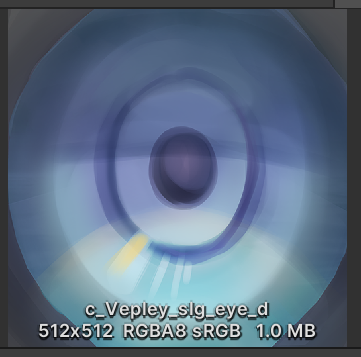

眼睛

眼睛、高光、阴影单独做，这样有一个好处就是阴影和高光都能根据视角发生变化，给人的感觉就是正确的眼球表面高光，正确的眉投射下的阴影。

绒绒毛

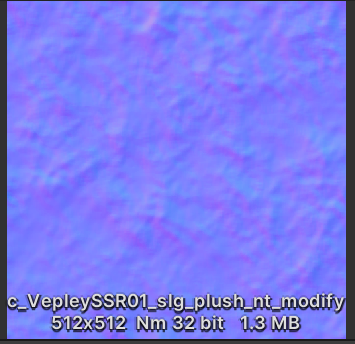

heightNoise，多Pass毛的噪声。d和n是对应的，用sd很好做出来。但是，这里多Pass出来的AO没有加，加上也很难看，只是表现个凸出边边。
ramp图的漫反射是青光的，高光是蓝白的，我有点在意为什么有个青色而不是淡蓝。

二、模型分析

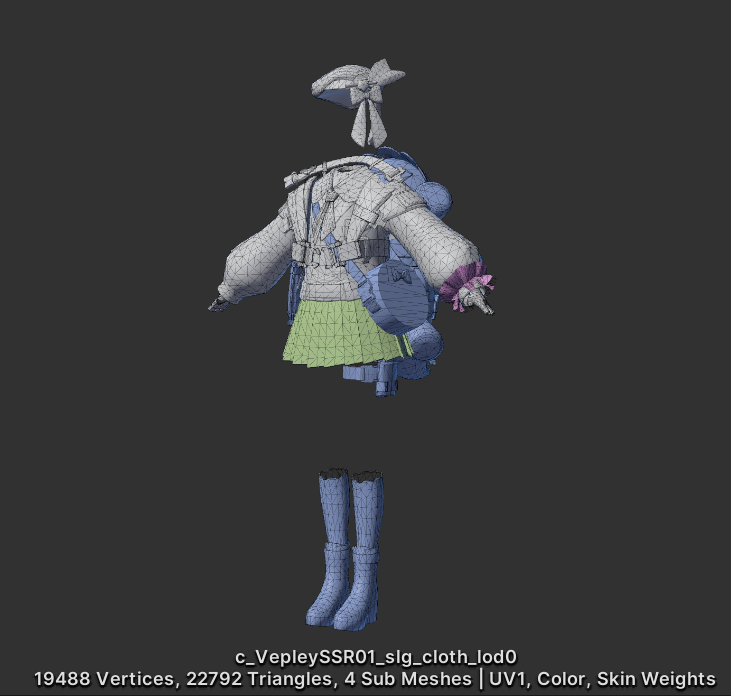

衣物、皮肤

材质以双面/单面渲染拆分。
顶点色控制描边，存储平滑法线和描边宽度。

头发

材质中将刘海单独提出来处理面部阴影和眉眼透视。

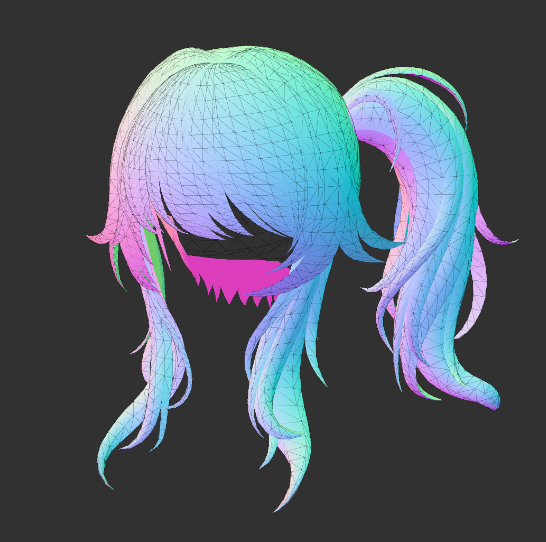

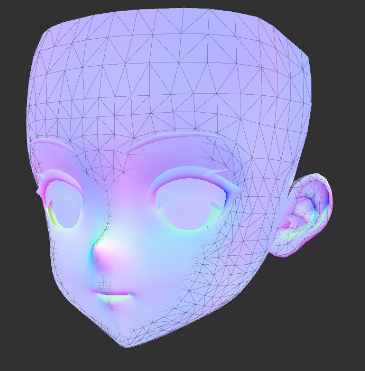

法线存的球形法线
uv0用来采diffuse图，uv1用来采hairSpec做能动的高光。

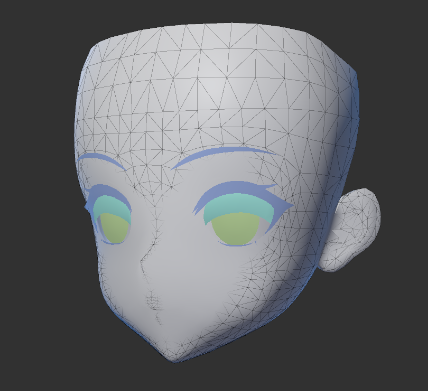

面部

材质分成眉毛睫毛、眼睛、眼阴影、面部其他。
从uv0中可以看到眼睛是模拟物理做了视差采样。
uv1是面部采样sdf阴影的uv。

三、效果分类

单就veprin来说，可以将shader分成PBRBase、hair、fringe(英式用法，刘海)、face、eye、eye_blend、plush。

1. PBRBase：

漫反射和高光的Ramp

2. hair、fringe：

头发高光，刘海投影，眉眼透视

3. face：

SDF阴影，鼻尖嘴唇SDF高光，接受刘海投影。

4. eye：

用视差计算，表现物理的折射和透射

5. eye_blend：

一个是高光直接加上去，一个是阴影乘上去

6. plush：

有动画，用多Pass毛发的做法来渲染

四、效果实现

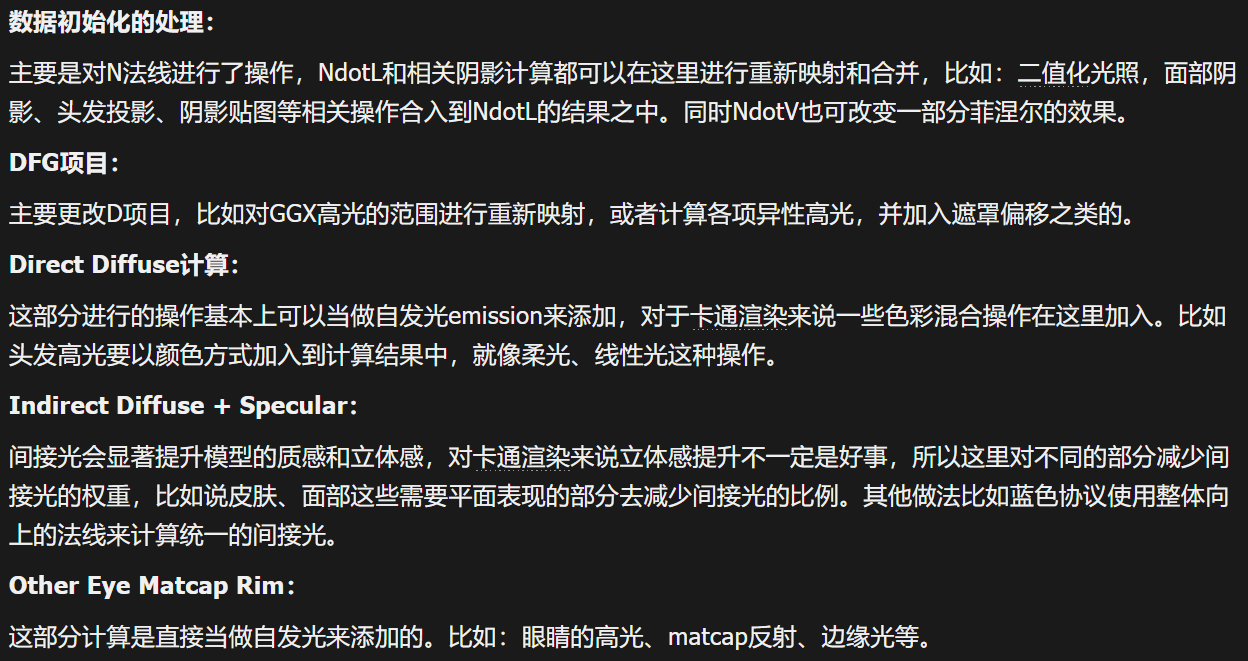

大体上还是以雷老师（https://www.zhihu.com/people/zi-xie-42-53）讲的PBR卡通渲染框架为主~

很久前就记录了文档，多看几次又会有新理解。

整理一下我写时候的框架，其中混入了PBRMask和ILMMask，这里的PBR还是常用的Cook-Torrance BRDF：

FragmentOutput frag(v2f i)
{
// Tex Sample
mainTex
pbrMask
bump
ilmMask

// VectorPrepare
lightDirWS
camDirWS
normalWS
NdotL
...

// Property prepare
emission
metallic
smoothness
...

// Remap NdotL ShadowArea
shadowArea calculate
NdotLRemap = 1 - shadowArea;
// TODO: Remap NdotV modify fresnel
NdotV
// shadowRamp
shadowRamp.rgb = Sample(_RampTex, 1 - shadowArea);
// Remap ShadowRamp , ILM SecondShadow
shadowRamp.rgb = lerp(_SecShadowColor.rgb, shadowRamp.rgb, ilm_AO);

// Direct PBR
NDF, G, F
// NDF GGX/Anisotropy specArea remap
NDF = NDF * ilm_SpecMask;
// SpecRamp
specRamp.rgb = Sample(_RampTex, specArea);
// Compose
directLightReuslt = (directDiffCol * shadowRamp + directSpecCol * specRamp) * mainlight.color * shadow * directOcclusion;

// Indirect PBR
// diffuse lerp Normal and Updir, lerp SHColor and self_envColor
indirDiff sampleSH RemapSHNormal
indirDiff * indirKd * albedo * occlusion
// specular use reflectionProbe or Cubemap or Matcap
indirSpec sampleCube
indirSpec * indirSpeFactor

// Other Emission, Rimlight, additional light

}

1. RampTex:

管线内实现在Danbaidong Shader GUI

2. PBRBase：

(1) PropertyPrepare

在PropertyPrepare阶段，计算shadowArea，将halfLambert结果用sigmoid函数将明暗交界线进行重新映射 (用smoothstep也可以)，将结果作为NdotL进入PBR计算；用此结果作为shadowRamp的uv采样得到明暗交界线的颜色；

在这里得到的shadowRamp也可以根据ilm贴图去加上常暗阴影，这样只有受平行光区域给个常暗，灯光转到背面就整体都是一个阴影颜色，或者直接将diffuse去拉黑，这样受光不受光区域都是黑的，两种用法都有。

// Property prepare
half emission = 1 - mainTex.a;
half metallic = lerp(0, _Metallic, pbrMask.r);
half smoothness = lerp(0, _Smoothness, pbrMask.g);
half occlusion = lerp(1 - _Occlusion, 1, pbrMask.b);
half directOcclusion = lerp(1 - _DirectOcclusion, 1, pbrMask.b);
half3 albedo = mainTex.rgb * _BaseColor.rgb;
// NPR diffuse
float shadowArea = sigmoid(1 - halfLambert, _ShadowOffset, _ShadowSmooth * 10) * _ShadowStrength;
half3 shadowRamp = lerp(1, _ShadowColor.rgb, shadowArea);
//Remap NdotL for PBR Spec
half NdotLRemap = 1 - shadowArea;
#if _SHADOW_RAMP
shadowRamp = SampleDirectShadowRamp(TEXTURE2D_ARGS(_ShadowRampTex, sampler_ShadowRampTex), NdotLRemap);
#endif

// NdotV modify fresnel

// ilmShadow
shadowRamp.rgb = lerp(_SecShadowColor.rgb, shadowRamp.rgb, ilmAO);

(2) 直接光部分

在直接光照计算中计算DFG，其中D可以用贴图控制一下，除去菲涅尔的高光结果用来采specRampTex，将采样结果与原本高光叠加一下，最后混合乘上F项与shadowRamp的颜色。

// Direct
float3 directDiffColor = albedo.rgb;
float perceptualRoughness = PerceptualSmoothnessToPerceptualRoughness(smoothness);
float roughness = max(PerceptualRoughnessToRoughness(perceptualRoughness), HALF_MIN_SQRT);
float roughnessSquare = max(roughness * roughness, HALF_MIN);
float3 F0 = lerp(0.04, albedo, metallic);
float NDF = DistributionGGX(NdotH, roughnessSquare);
float G = GeometrySmith(NdotLRemap, NdotV, pow(roughness + 1.0, 2.0) / 8.0);
float3 F = fresnelSchlick(HdotV, F0);

// GGX specArea remap
NDF = NDF * ilmSpecMask;
float3 kSpec = F;
// LightUpDiff: (1.0 - F) => (1.0 - F) * 0.5 + 0.5
float3 kDiff = ((1.0 - F) * 0.5 + 0.5) * (1.0 - metallic);
float3 nom = NDF * G * F;
float3 denom = 4.0 * NdotV * NdotLRemap + 0.0001;
float3 BRDFSpec = nom / denom;
directDiffColor = kDiff * albedo;
float3 directSpecColor = BRDFSpec * PI;
#if _SHADOW_RAMP
float specRange= saturate(NDF * G / denom.x);
half4 specRampCol = SampleDirectSpecularRamp(TEXTURE2D_ARGS(_ShadowRampTex, sampler_ShadowRampTex), specRange);
directSpecColor = clamp(specRampCol.rgb * 3 + BRDFSpec * PI / F, 0, 10) * F * shadowRamp;
#endif
// Compose direct lighting
float3 directLightResult = (directDiffColor * shadowRamp + directSpecColor * NdotLRemap)
* mainLight.color * mainLight.shadowAttenuation * directOcclusion;

(3) 环境光部分

添加自定义的环境光漫反射颜色，与本身环境光做一个lerp，受但又不全受环境影响，感觉之后也可以像蓝色协议那样算一个色值要好点。

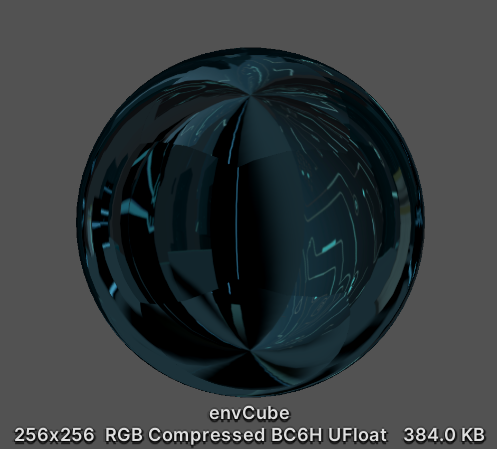

环境光镜面反射也是同样道理。去加一个cubemap或matcap来作为环境光镜面反射的来源，也可以与本身的进行lerp。
但少前2这部分是不是没弄呀只用了个cubemap，不是很确定。

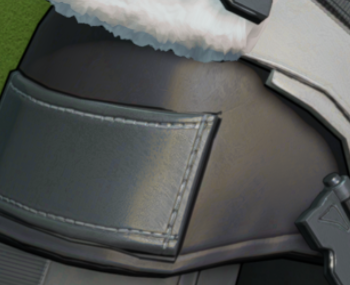

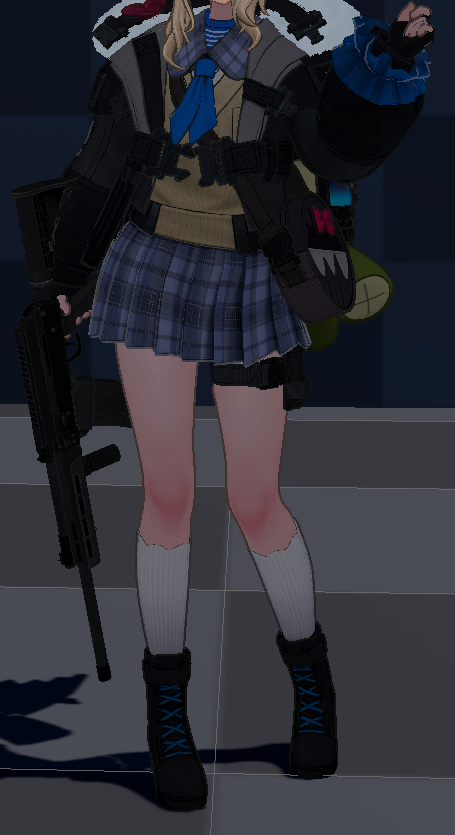

(4) 叠加

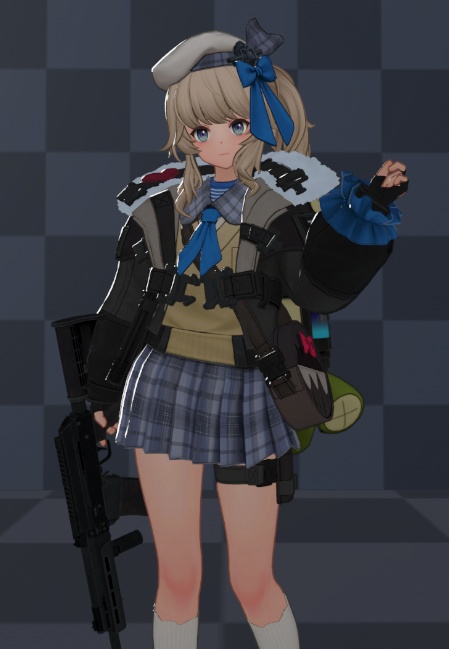

计算结果叠加后，调一调可以得到游戏中差不多的效果

3. Hair、fringe：

(1) 头发高光
头发的uv排列整齐，区域形状是画好的，少前2这用的是根据uv进行上下移动来表现动态变化，还是用下雷老师的图示例~

再来看看veprin头上的高光，应该就明白了这里是怎么做了，用个BlinnPhong算出高光再乘上mask，给个最小值来个基础色。

// Hair Spec
float anisotropicOffsetV = - viewDirWS.y * _AnisotropicSlide + _AnisotropicOffset;
half3 hairSpecTex = SAMPLE_TEXTURE2D(_HairSpecTex, sampler_LinearClamp, float2(UV1.x, UV1.y + anisotropicOffsetV));
float hairSpecStrength = _SpecMinimum + pow(NdotH, _BlinnPhongPow) * NdotLRemap;
half3 hairSpecColor = hairSpecTex * _SpecColor * hairSpecStrength;

(2) 刘海投影

模板测试~

角色正常绘制，finger在顶点着色中根据灯光方向进行偏移，不过相机视角在上面和下面的时候，y方向偏移的距离一样，但实际光照的时候我们在头顶看是看不到阴影的，所以这块加一个camDirFactor

// 本文中所用到的StencilUsage
//MaterialMask = 0b_1110_0000,
//...
//MaterialCharacterLit = 0b_0110_0000,
//MaterialCharFeatureMask = 0b_0110_0011,
//MaterialFringeShadow = 0b_0110_0001,
//MaterialEyelash = 0b_0110_0010,

Name "FringeShadowCaster"
Tags
{
"LightMode" = "GBufferFringeShadowCaster"
}
Stencil
{
Ref[_FriStencil]//MaterialCharacterLit
Comp[_FriStencilComp]//Equal
Pass[_FriStencilOp]//IncrementSaturate
ReadMask[_FriStencilReadMask]//MaterialFringeShadow
WriteMask[_FriStencilWriteMask]//MaterialFringeShadow
}
Cull Back
ZWrite Off
ColorMask [_FriColorMask]
...
FringeShadowCaster_v2f FringeShadowCasterVert(FringeShadowCaster_a2v v)
{
FringeShadowCaster_v2f o;
Light mainLight = GetMainLight();
float3 lightDirWS = normalize(mainLight.direction);
float3 lightDirVS = normalize(TransformWorldToViewDir(lightDirWS));
// Cam is Upward: let shadow close to face.
float3 camDirOS = normalize(TransformWorldToObject(GetCameraPositionWS()));
float camDirFactor = 1 - smoothstep(0.1, 0.9, camDirOS.y);
float3 positionVS = TransformWorldToView(TransformObjectToWorld(v.vertex));

positionVS.x -= 0.004 * lightDirVS.x * _ScreenOffsetScaleX;
positionVS.y -= 0.007 * _ScreenOffsetScaleY * camDirFactor;
o.positionHCS = TransformWViewToHClip(positionVS);
return o;
}

然后再渲一遍脸部，Face的shader中加一个Pass把匹配模板的地方都输出成阴影。

Name "FringeShadowReceiver"
Tags
{
"LightMode" = "GBufferFringeShadowReceiver"
}
Stencil
{
Ref[_FriStencil]//MaterialCharacterLit
Comp[_FriStencilComp]//Equal
Pass[_FriStencilOp]//Keep
ReadMask[_FriStencilReadMask]//MaterialFringeShadow
WriteMask[_FriStencilWriteMask]//MaterialFringeShadow
}
Cull Back
ZWrite Off
ColorMask [_FriColorMask]

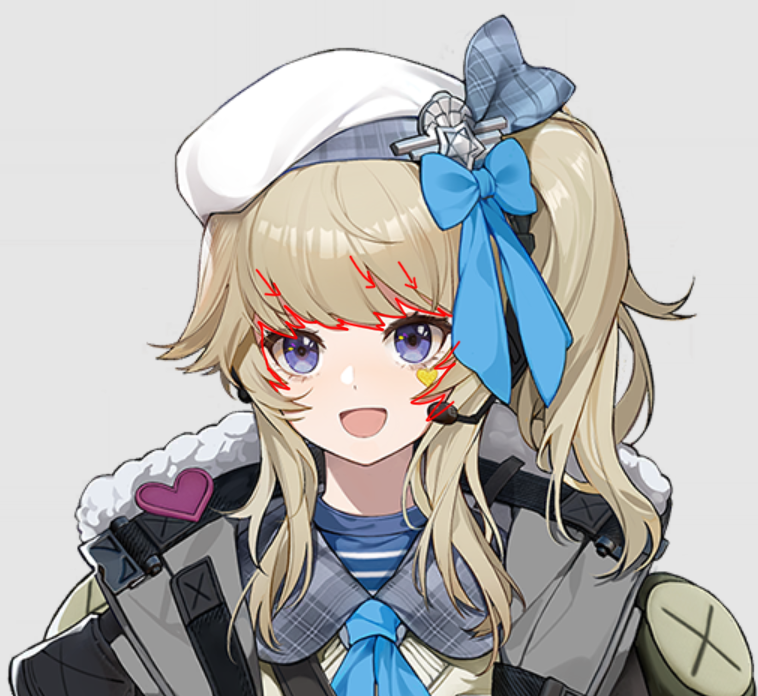

插一句，只用原模型来做只能这样了，但是跟我喜欢的效果不一样，我比较喜欢做成下面这种的阴影，加一个mesh片绑骨骼应该也可以也不耗，早就有这个做法。

4. Face：

常规的SDF的阴影，渐变区域我也用的sigmoid：

// vert
// Face lightmap dot value
Light mainLight = GetMainLight();
float3 lightDirWS = mainLight.direction;
lightDirWS.xz = normalize(lightDirWS.xz);
_FaceRightDirWS.xz = normalize(_FaceRightDirWS.xz);
o.faceLightDot.x = dot(lightDirWS.xz, _FaceRightDirWS.xz);
o.faceLightDot.y = saturate(dot(-lightDirWS.xz, _FaceFrontDirWS.xz) * 0.5 + _ShadowOffset);

// frag
// FaceLightMap
float2 faceLightMapUV = UV1;
faceLightMapUV.x = 1 - faceLightMapUV.x;
faceLightMapUV.x = i.faceLightDot.x < 0 ? 1 - faceLightMapUV.x : faceLightMapUV.x;
half4 faceLightMap = SAMPLE_TEXTURE2D(_FaceLightMap, sampler_FaceLightMap, faceLightMapUV);
half faceSDF = faceLightMap.r;
half faceShadowArea = faceLightMap.a;
float faceMapShadow = sigmoid(faceSDF, i.faceLightDot.y, _ShadowSmooth * 10) * faceShadowArea;
shadowArea = (1 - faceMapShadow) * _ShadowStrength;

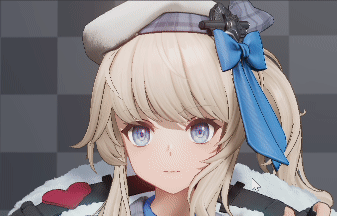

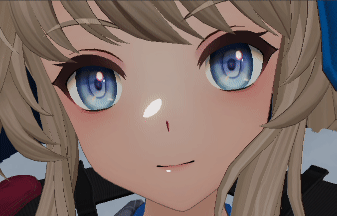

鼻尖高光的部分是最神奇的：

单看嘴唇部分，应该是这两个一起表现的高光点的移动，易得是两个step结果相乘，能想到做成这样是真的牛批。与sdf阴影会叠一块不好看，可以选择加个smoothstep控一下。

// Nose Spec
float faceSpecStep = clamp(i.faceLightDot.y, 0.001, 0.999);
faceLightMapUV.x = 1 - faceLightMapUV.x;
faceLightMap = SAMPLE_TEXTURE2D(_FaceLightMap, sampler_FaceLightMap, faceLightMapUV);
float noseSpecArea1 = step(faceSpecStep, faceLightMap.g);
float noseSpecArea2 = step(1 - faceSpecStep, faceLightMap.b);
float noseSpecArea = noseSpecArea1 * noseSpecArea2;
// alternative: noseSpecArea *= smoothstep(_NoseSpecMin, _NoseSpecMax, 1 - i.faceLightDot.y)

插一句，我这只将鼻尖高光加到了平行光照到的地方，感觉背光处也可以加一点淡淡的。脸颊高光点的地方是不是也能加上来。

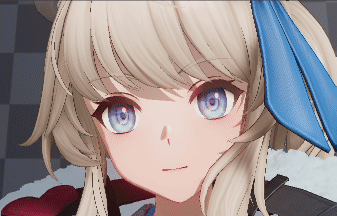

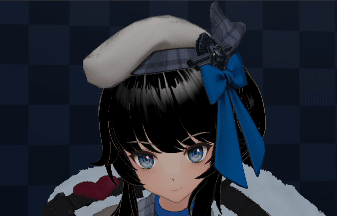

5. Eye、EyeBlend:

主体内陷的模型，不是单层外轮廓那种，可以加视差偏移uv加强一下效果也可以不加。

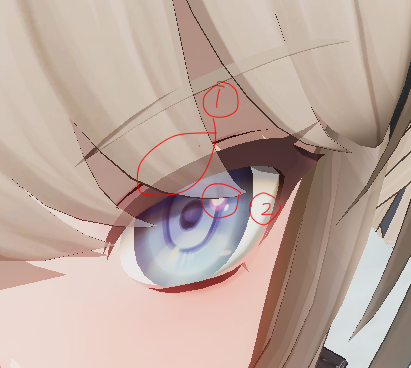

中间部分模型为高光，最外侧模型为阴影，都是透明进行叠加或混合。最外侧阴影这个效果真好，能根据视角移动产生变化。

但这里我感觉还是单层外轮廓加视差偏移比较好，游戏中眼睛是没有透过头发的，如果要做透过的，就会出现头发把透明片挡住的情况。不是很明白这里的高光点为什么做成透明的，个人认为有两个改进的地方：

1. 这里和eyelash睫毛不知道为什么没把材质赋一起。一个透一个断了。
2. 眼睛高光和眼睛主体做一起走不透明的渲染。

// Eye
// Parallax
float3 viewDirOS = TransformWorldToObjectDir(viewDirWS);
viewDirOS = normalize(viewDirOS);
float2 parallaxOffset = viewDirOS.xy;
parallaxOffset.y *= -1;
float2 parallaxUV = i.uv + _ParallaxScale * parallaxOffset;
// parallaxMask
float2 centerVec = i.uv - float2(0.5, 0.5);
half centerDist = dot(centerVec, centerVec);
half parallaxMask = smoothstep(_ParallaxMaskEdge, _ParallaxMaskEdge + _ParallaxMaskEdgeOffset, 1 - centerDist);
// Tex Sample
half4 mainTex = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, lerp(UV, parallaxUV, parallaxMask));
...

// Eye spec add
BlendOp [_BlendOp]// Add
Blend [_BlendSrc] [_BlendDst]// SrcAlpha One


// Eye shadow blend
BlendOp [_BlendOp]// Add
Blend [_BlendSrc] [_BlendDst]// SrcColor Zero

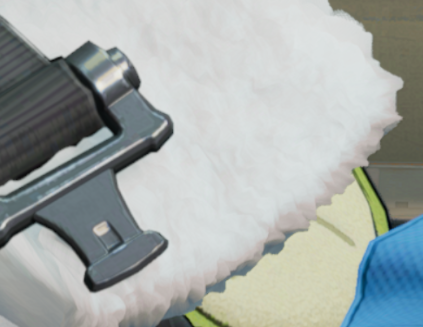

6. Plush：

普通的多Pass毛发，根据噪声图直接拉出顶点没有其他操作。

v2f vert (a2v v)
{
...
float offsetDist = _MULTIPASS_PARAMS.z * _FurLength;
float3 offsetPositionWS = TransformObjectToWorld(v.vertex);
float3 normalWS = TransformObjectToWorldNormal(v.normal);
offsetPositionWS += offsetDist * normalWS;
o.positionHCS = TransformWorldToHClip(offsetPositionWS);
o.positionWS = offsetPositionWS;
...
o.clipThreshold = _FurCLipMin + (_FurCLipMax - _FurCLipMin) * pow(_MULTIPASS_PARAMS.z, _FurPowShape);
return o;
}
FragmentOutput frag(v2f i)
{
UNITY_SETUP_INSTANCE_ID(i);
// Fur Clip
half furNoise = SAMPLE_TEXTURE2D(_FurNoise, sampler_FurNoise, i.uv.zw);
clip(furNoise - i.clipThreshold);
...
}

7. 管线设置：

在RenderGBuffer阶段插入的Pass

五、其他实现

到这部分就不是纯还原游戏中的效果了，主要是边缘光和多光源的延迟着色计算。

1. 边缘光

如果要深入的话，一个是宽度控制，一个是跟阴影的结合，或是单独的边缘光光源。

目前只是在延迟着色中，计算了个深度偏移边缘光，角色只做屏幕左右两边深度偏移，场景的话就向灯光方向。计算向光和背光区域，分别给个暖色和冷色。

2. 多光源

未做特殊处理，比如面部阴影、ramp等，最大的原因是延迟这块不好做，实在要做可以查表。另外我不喜欢油油的，把光滑度减弱了。

光照部分：

边缘光向光源方向偏移。

叠加后：

3. 描边光照

要做好看的断裂采一张噪声就可以。

计算后发现还挺可以的就没有加噪声了：

多光源的描边：

写法上不要纠结，就是NdotL截个范围。

// Outline
if ((data.materialFlags & kCharacterMaterialFlagOutline) != 0)
{
float lightMask = 1 - smoothstep(0.5, 0.8, abs(lightDirVS.z));
float outLineLightResult = step(0.8, NdotL * NdotL) * alpha * lightMask;
#if defined(_DIRECTIONAL)
return half4(unityLight.color * outLineLightResult, 1);
#else
outLineLightResult = step(0.8, pow(NdotL, 3)) * alpha;
return half4(unityLight.color * outLineLightResult, 1);
#endif
}

六、未实现

1. Transparent
2. Stocking
3. Environment shadow ramp
4. Face environment shadow only

七、参考文章

https://www.zhihu.com/people/zi-xie-42-53/posts
https://github.com/JasonMa0012/JTRP
https://zhuanlan.zhihu.com/p/57897827
https://zhuanlan.zhihu.com/p/361993606
https://zhuanlan.zhihu.com/p/434576854

# 技术美术
